Автоматическая раздвижная дверь DH-DS35 с приводом AD-SP (6200*4000) купить в Ростове-на-Дону по выгодным ценам от производителя DoorHan

ОФОРМИТЬ ЗАКАЗ в Ростове-на-Дону: 212 911 Р.

Данное предложение не является публичной офертой

Рассчитать цену

В корзину

Автоматическая раздвижная дверь DH-DS35 с приводом AD-SP (6200*4000), rostov-na-donu.doorhan.ru

Рассчитать цену

Дизайн

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Инструкции

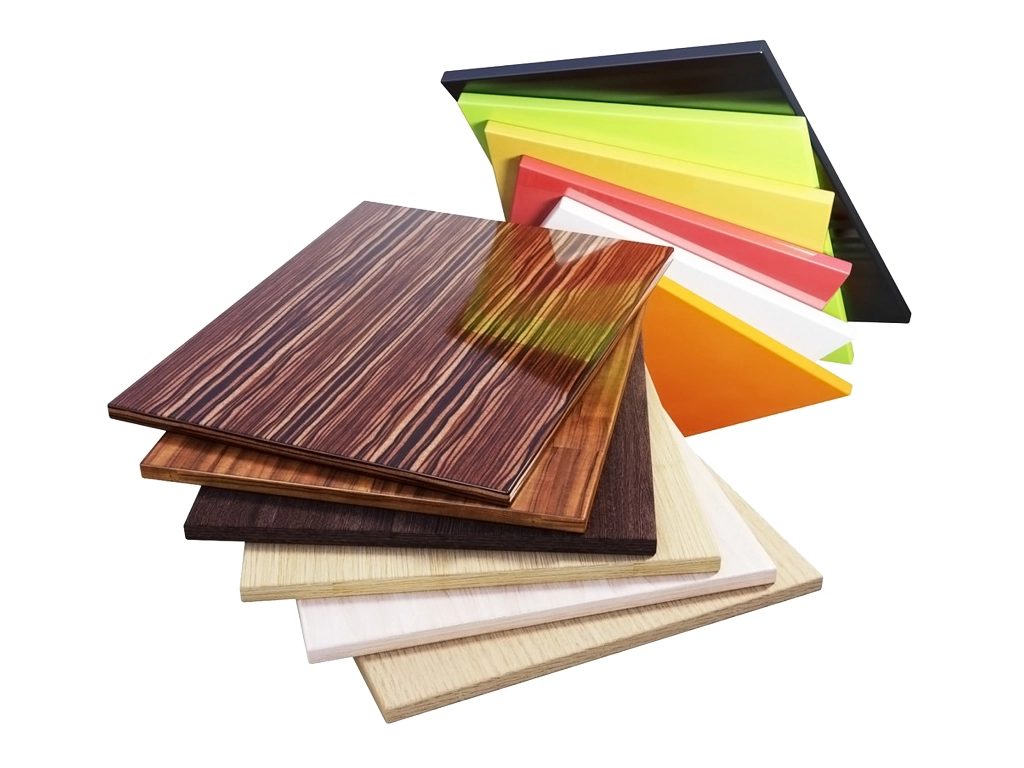

Тип панели: Наличие двусторонней покраски створок. Заполнeние любого типа толщиной 8, 9 и 24 мм

Наличие двусторонней покраски створок. Заполнeние любого типа толщиной 8, 9 и 24 мм

Цвет панели:

RAL 9016 (белый)

RAL 9006 (металлик гладкий)

RAL 7004 (серый)

RAL 1014 (бежевый)

RAL 2004 (оранжевый)

RAL 3020 (красный)

RAL 3005 (бордовый)

RAL 6018 (салатовый)

RAL 6005 (зеленый)

RAL 7016 (антрацит)

RAL 5005 (синий)

RAL 8017 (коричнево-красный)

RAL 9005 (черный)

RAL 8014 (коричневый)

Базовая

Дополнительная

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Переключатель режимов с дисплеем (арт. AD-08SP).

Датчик движения (арт. AD-06, 1 шт.).

Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.).

Натяжной ролик (арт. AD-14SP, 1 шт.).

Комплект кареток (арт. AD-15SP, 4 шт.) в приводе AD-SP.

* Комплект кареток (4 шт.) для внешних створок в приводе AD-SP-TELESCOPE.

* Комплект кареток (4 шт.) для внутренних створок в приводе AD-SP-TELESCOPE.

Комплект боковых крышек короба (арт. AD-16SP, 2 шт.) в AD-SP/ * (арт. AD-16SPTel, 2 шт.) в AD-SP-TELESCOPE.

Приводной ремень (арт. AD-17, 11 м).

Комплект стопоров (арт. AD-19SP, 2 шт.) в приводе AD-SP.

* Комплект стопоров (2 шт.) в приводе AD-SP-TELESCOPE.

Комплект держателей ремня (арт. AD-20SP, 2 шт.).

Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.).

Короб с крышкой (арт. AHDS35 2009, 2011, 2012) для привода AD-SP/ * (арт. AHDS35 2019-2023) для привода AD-SP-TELESCOPE.

Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) для привода AD-SP/ * (арт. AHDS35 2023 c AD-29TEL, 2 шт.) для привода AD-SP-TELESCOPE.

Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.).

Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ).

Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108).

Комплект закладных пластин (арт. AD-100KIT, 2 комп.).

AD-07SP — электромеханический замок для привода AD-SP, обеспечивает надeжную защиту от несанкционированного проникновения / * (арт.AD-07SPTEL) для привода AD-SP-TELESCOPE.

AD-27 — аккумулятoрная батарея (емкость 2,0 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов).

AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку).

AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см).

AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью.

AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме.

AD-09 — комплект фотоэлементов, обеспечивающий безопасность в проеме двери.

Наименование	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8, 9 или 24	Облегченная створка
Максимальная высота, м	3
Максимальный вес створки, кг.	200/180	Одностворчатая дверь/двустворчатая дверь
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Для интенсивного прохода, круглосуточно

Профиль cтворки вертикальный
Профиль cтворки горизонтальный
Штапик
Заполнение 8 мм, 9 мм (со штапиком) или 24 мм (без штапика)
Уплотнитель внутренний
Уплотнитель внешний
Уплотнитель центральный

Параметры проема:
Н — высота проема (расстояние от чистого пола до верха проема);
В — ширина проема (расстояние от левого края до правого края проема);
h — высота притолоки (расстояние от верха проема до потолка).
Замер притолоки, проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.
Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
Проем должен иметь прямоугольную форму.
Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
Притолока и боковые пристенки должны быть в одной плоскости.
Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.

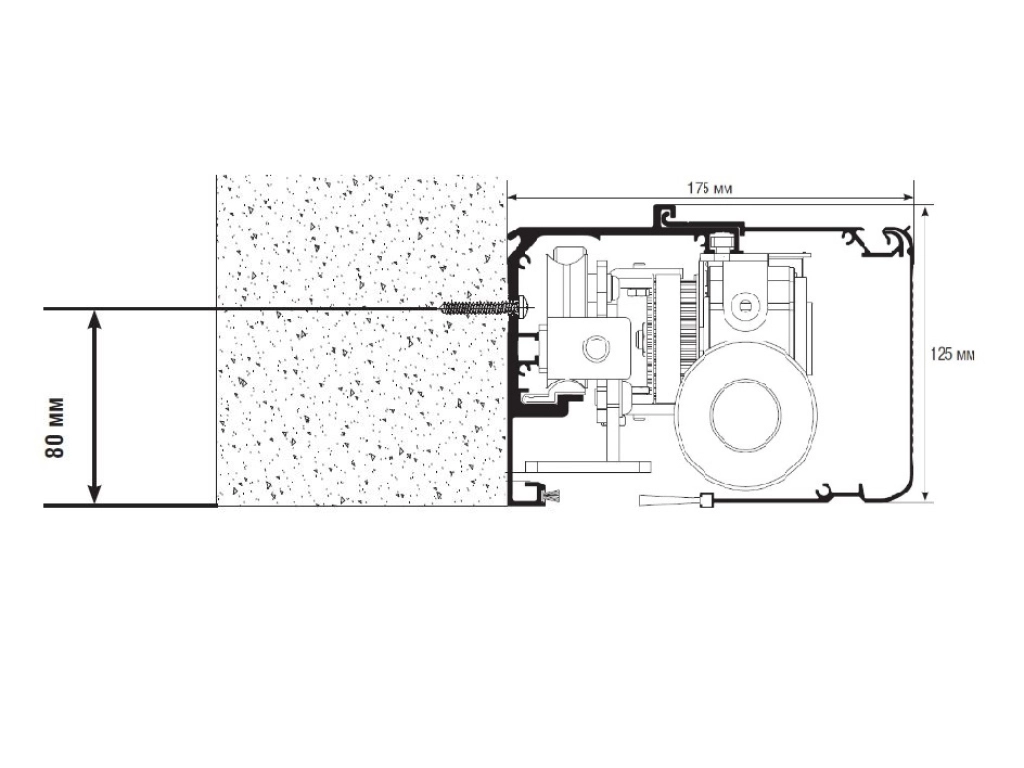

Монтаж короба автоматической двери в проем.

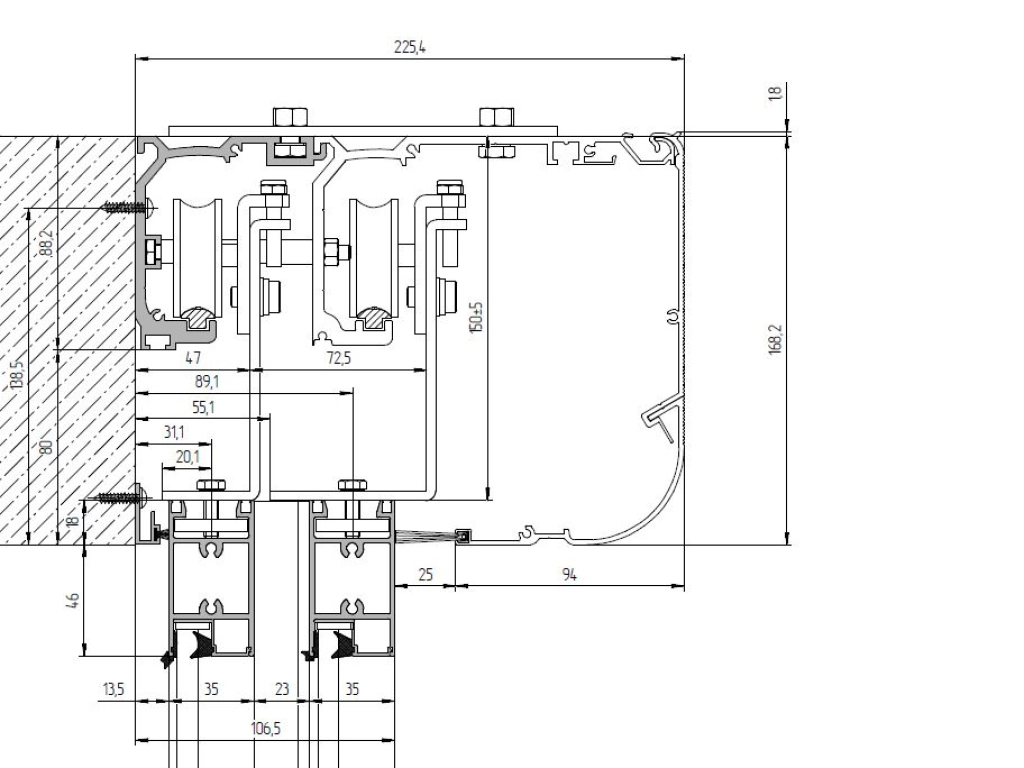

Монтаж короба телескопической двери в проем.

PDF

Инструкция «Автоматическая раздвижная дверь с приводом AD-SP»

PDF

Инструкция «Телескопическая дверь с приводом AD-SP-TELESCOPE»

PDF

Инструкция по сборке облегченных створок автоматических/телескопических дверей

PDF

Инструкция по сборке створок «антипаника» (с функцией распахивания) автоматических дверей

PDF

Инструкция по сборке конструкций с фрамугой и автоматической дверью

PDF

Инструкция по настройке комбинированного датчика движения и безопасности AD-34

PDF

Требования к подготовке проема и монтажу
