Двери DoorHan-Ростов-на-Дону подъемные вертикальные серии IDV предназначены для охлаждаемых помещений предприятий пищевого ритейла.

Дверная система обеспечит герметичность перекрытия входного проема шириной до 3 м и высотой до 4 м.

Конструкция изготовлена из стали и алюминия.

Промышленная PIR-панель, заполняющая раму, обеспечивает герметичную изоляцию и противопожарные свойства (класс горючести Г1).

Двери Дорхан подъемные вертикальные для охлаждаемых помещений оптимизируют трафик на промышленных, логистических, пищевых предприятиях в Ростове-на-Дону и области.

Рассчитать цену

Дверь подъемная вертикальная для охлаждаемых помещений серии idv,

Таблица размеров

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

800–3 000

Высота проема, мм

1 800–5 000

Толщина изоляции, мм

80 или 120

Притолока, мм

Высота светового проема + 400

Пристенки, мм

От 450

Базовая

Дополнительная

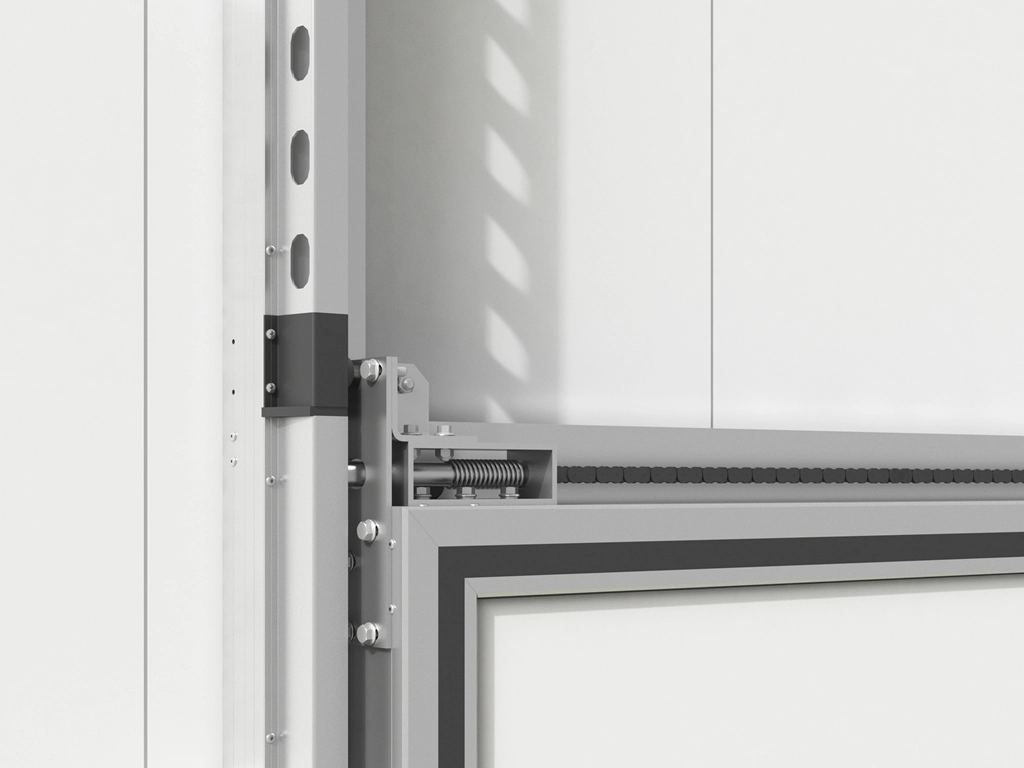

Алюминиевая система направляющих.

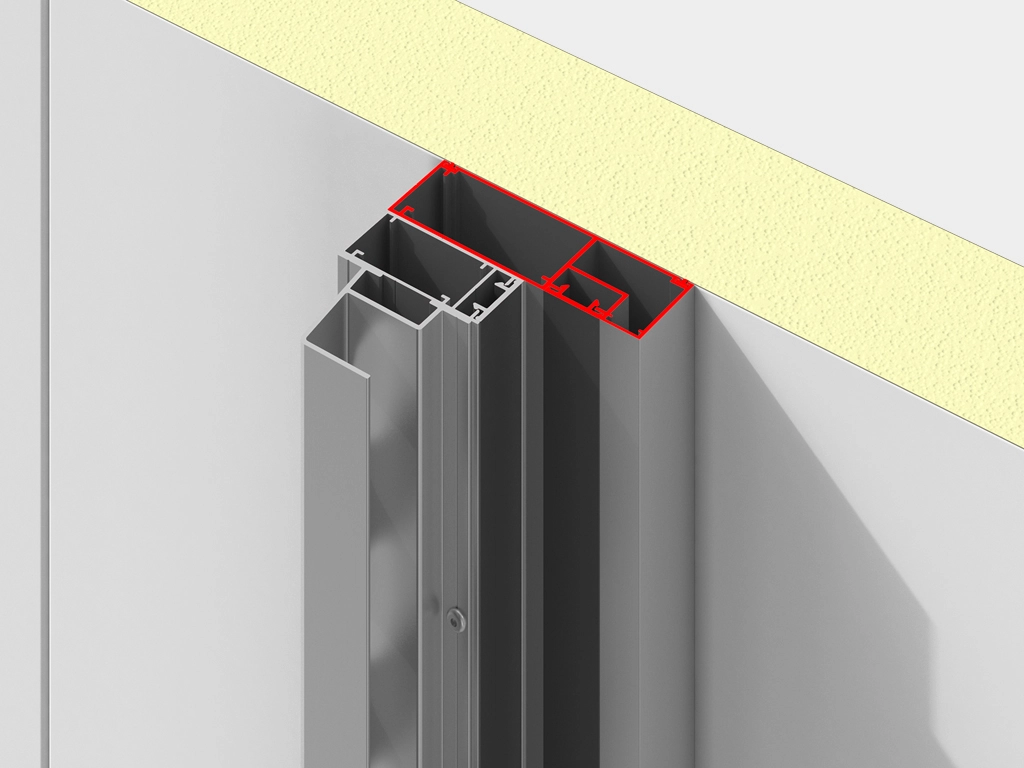

Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.

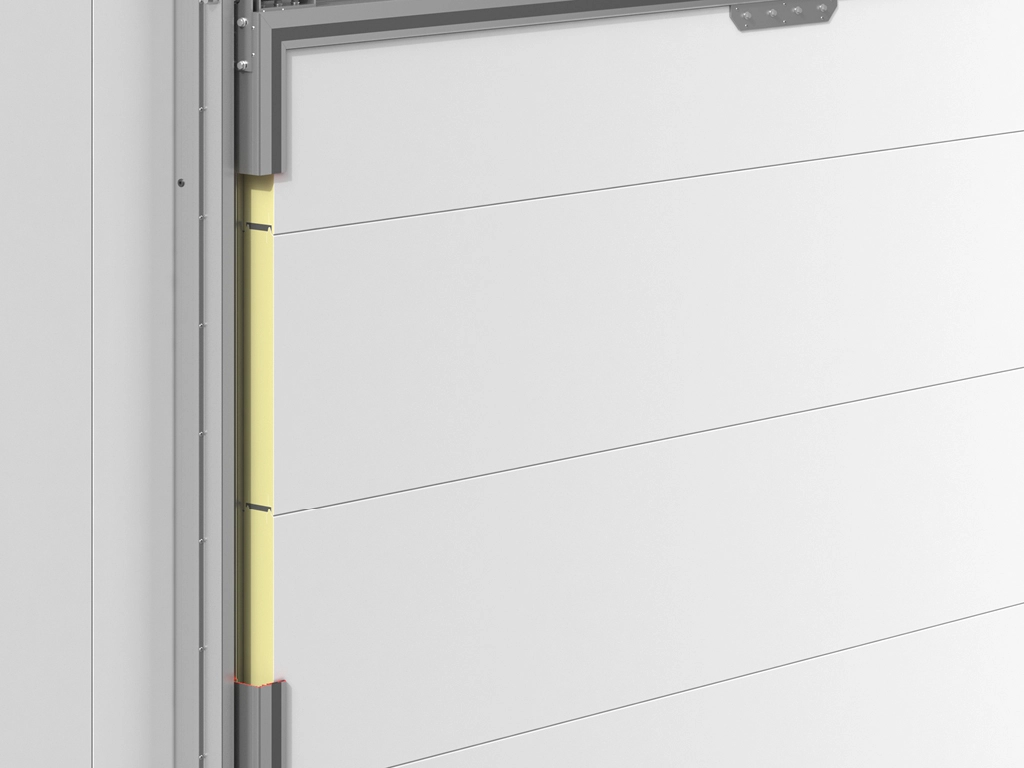

Полотно двери из сэндвич-панелей.

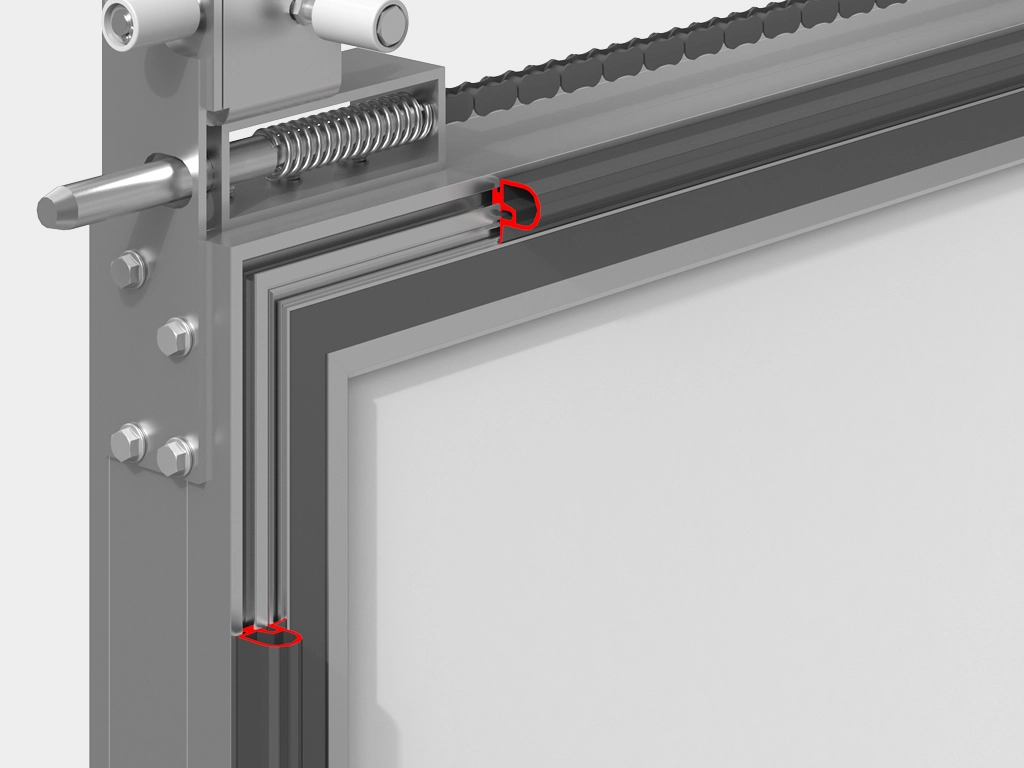

Уплотнитель периметра полотна двери.

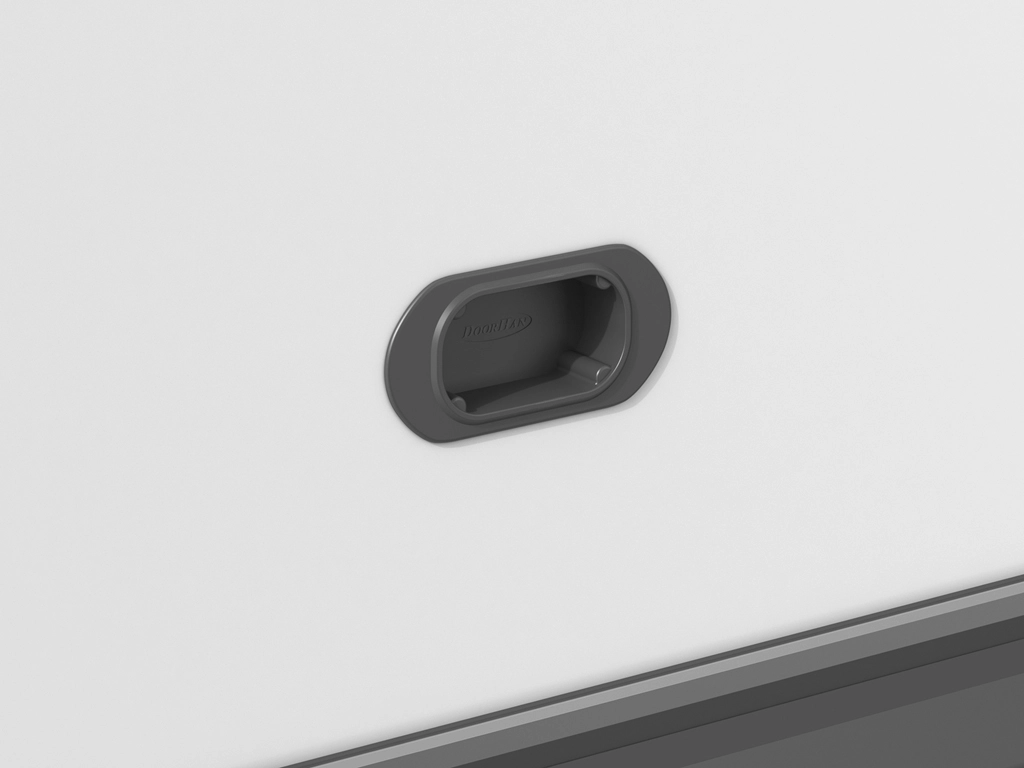

Утапливаемая ручка для открывания и закрывания двери.

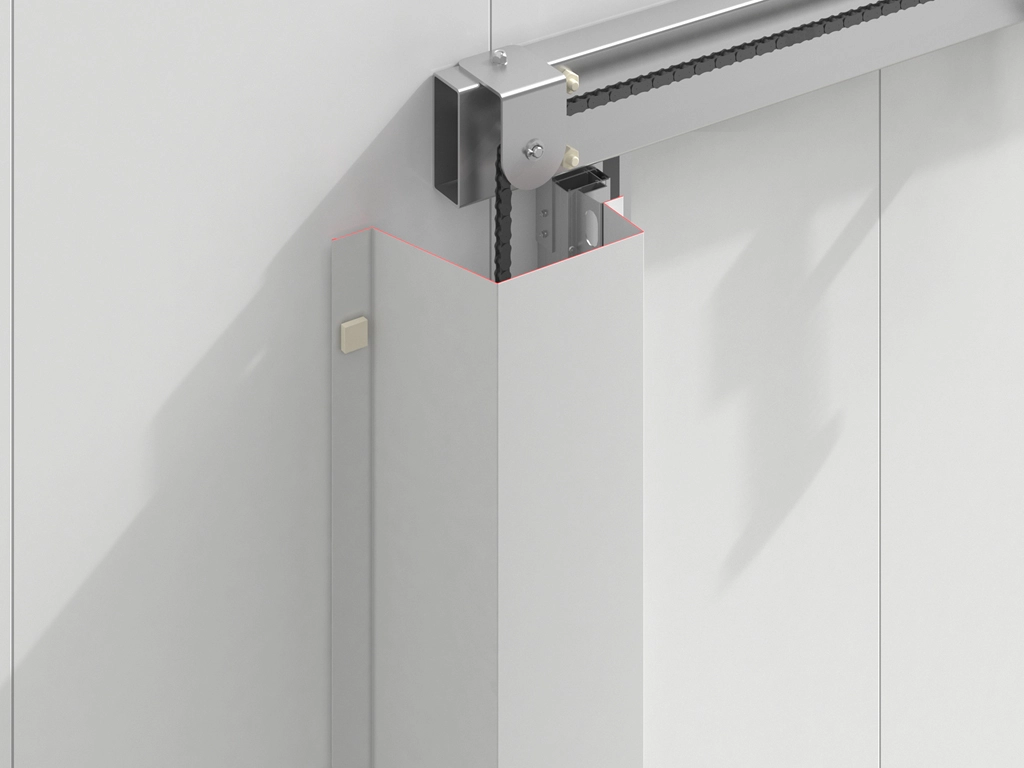

Защитный декоративный короб.

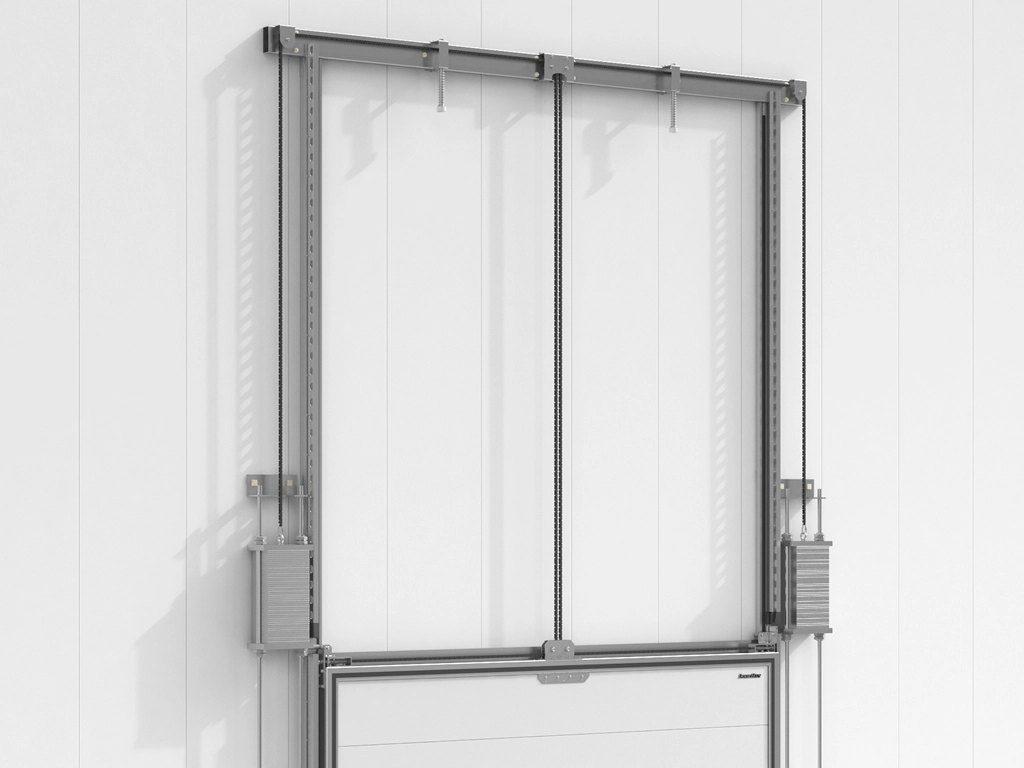

Балансирующий механизм.

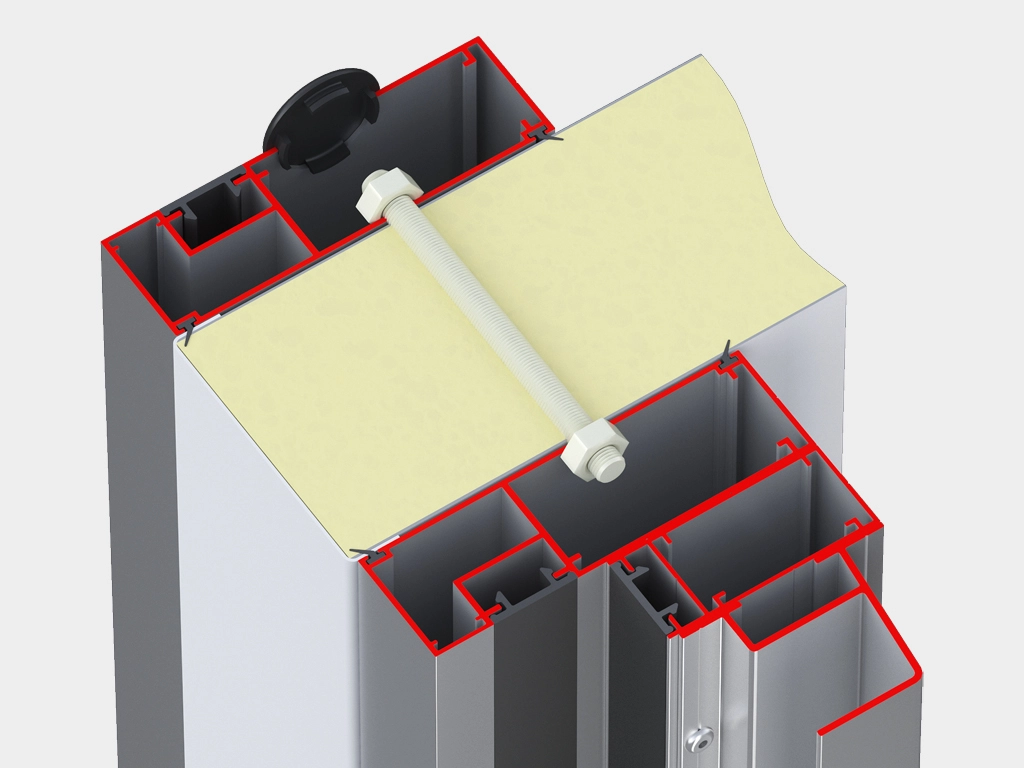

Внутренняя алюминиевая рама для обеспечения жесткости крепления в проеме.

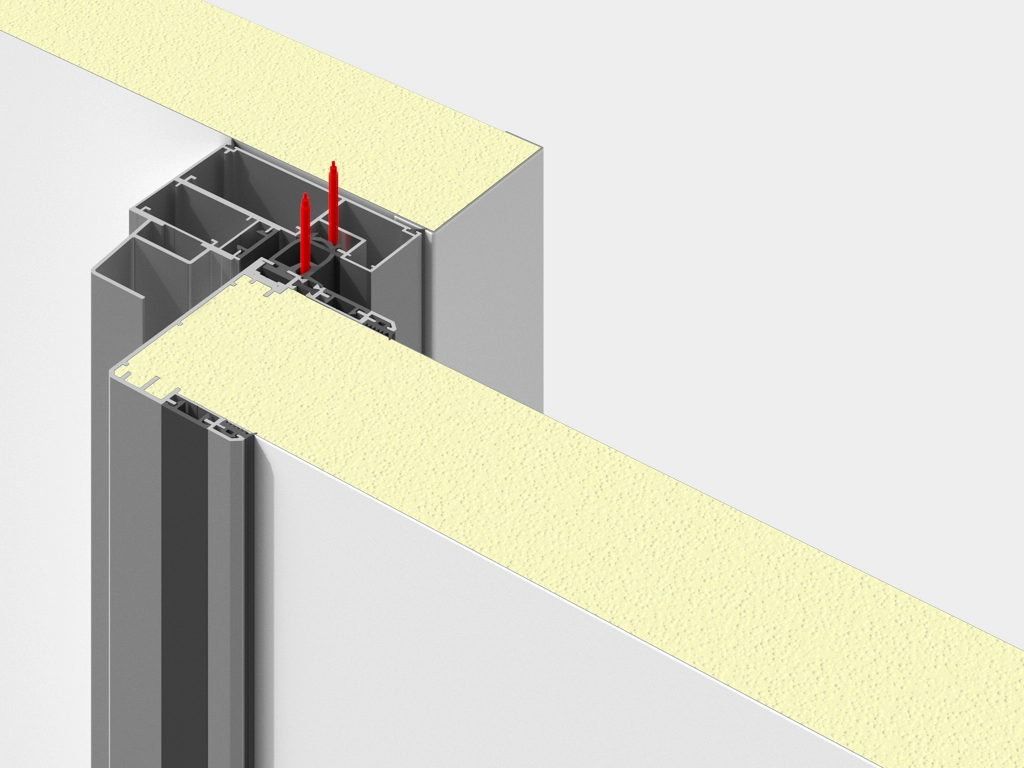

Обогрев полотна двери.

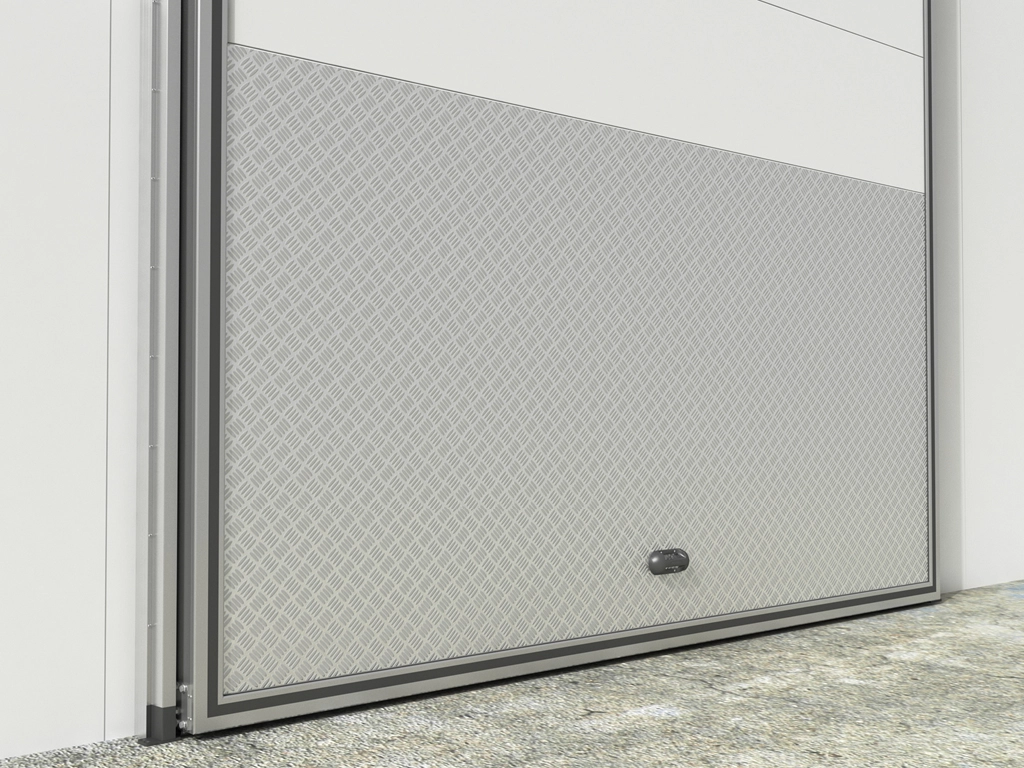

Защитные бамперы из рифленого алюминия.

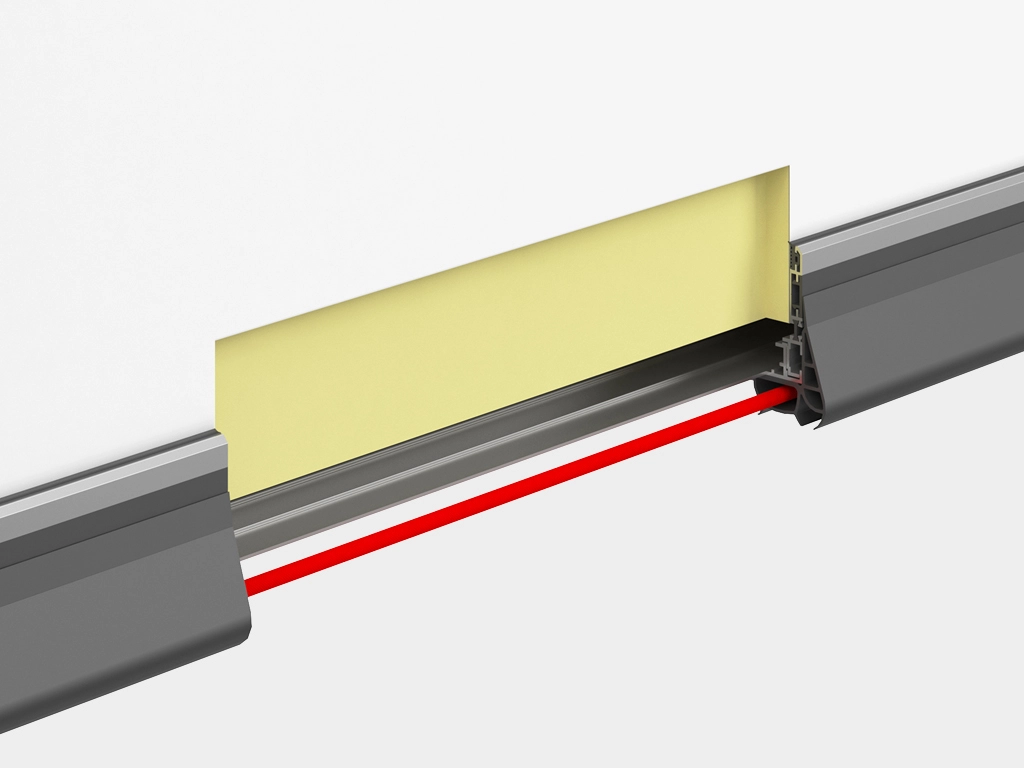

Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.

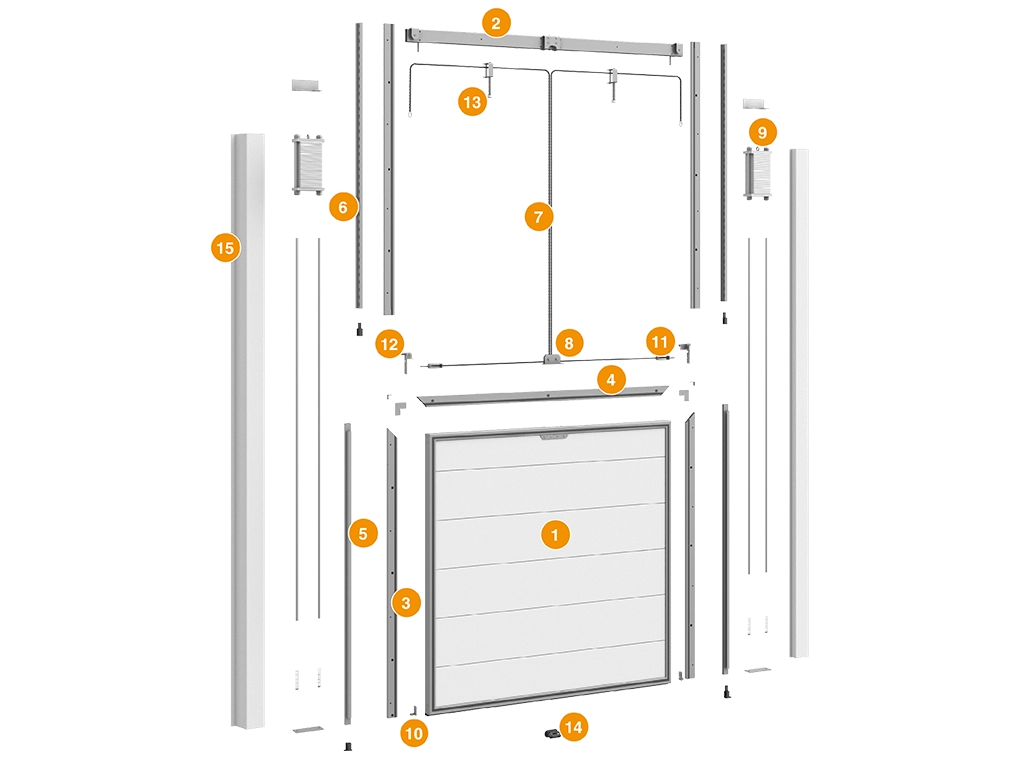

Полотно двери
Несущая балка рамы
Алюминиевый профиль-стойка
Алюминиевый профиль-поперечина
Алюминиевый профиль-надставка
Вертикальные направляющие
Цепь
Кронштейн цепи
Противовес
Нижний угловой кронштейн
Устройство защиты от падения полотна
Роликовая опора
Амортизатор
Ручка двери
Защитный короб

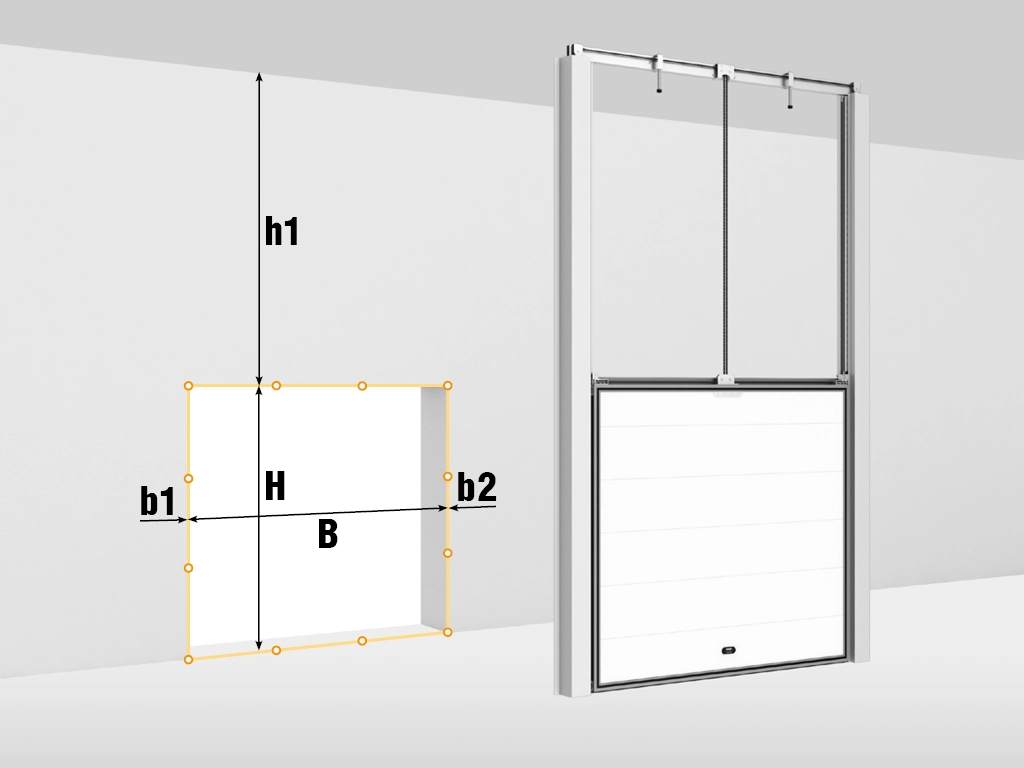

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

PDF

Инструкция по монтажу Дверь подъемная вертикальная для охлаждаемых помещений серии idv

Таблица размеров

Наименование

Значение

Ширина проема, мм

800–3 000

Высота проема, мм

1 800–5 000

Толщина изоляции, мм

80 или 120

Притолока, мм

Высота светового проема + 400

Пристенки, мм

От 450

Комплектация

Алюминиевая система направляющих.

Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.

Полотно двери из сэндвич-панелей.

Уплотнитель периметра полотна двери.

Утапливаемая ручка для открывания и закрывания двери.

Защитный декоративный короб.

Балансирующий механизм.

Внутренняя алюминиевая рама для обеспечения жесткости крепления в проеме.

Обогрев полотна двери.

Защитные бамперы из рифленого алюминия.

Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.

Конструкция

Полотно двери
Несущая балка рамы
Алюминиевый профиль-стойка
Алюминиевый профиль-поперечина
Алюминиевый профиль-надставка
Вертикальные направляющие
Цепь
Кронштейн цепи
Противовес
Нижний угловой кронштейн
Устройство защиты от падения полотна
Роликовая опора
Амортизатор
Ручка двери
Защитный короб

Подготовка объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Монтаж

PDF

Инструкция по монтажу Дверь подъемная вертикальная для охлаждаемых помещений серии idv

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
